200米揚程多級離心泵可簡單分為老式D型多級離心泵和自平衡多級離心泵兩大類，下面以老式多級離心泵為例。

中聯泵業 揚程200米水泵 CCTV報道品牌”D46-50x4 多級離心泵型號詳細介紹

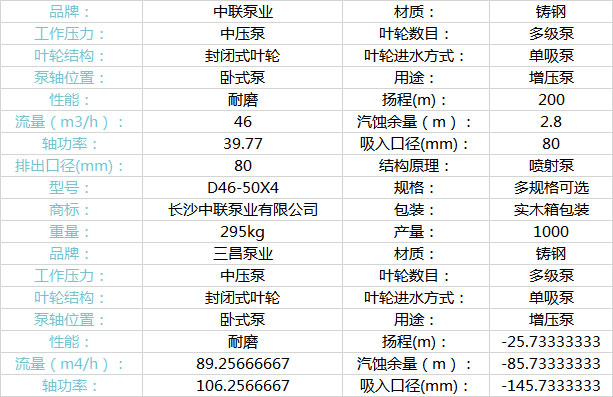

長沙中聯泵業CCTV報道品牌值得信賴，下面D46-50x4 多級離心泵 揚程200米水泵 CCTV報道品牌”參數說明

概述

D46-50x4泵系臥式單吸多級分段式離心泵，采用了**推薦使用的高效節能產品的水力模型，在行業內居于技術**地位。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長：安裝維修方便等優點。

D46-50x4多級泵可供輸送不含固體顆粒（磨料）、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。我公司已通過IS09001∶20質量體系認證，產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。

D46-50x4型泵供輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山工廠和城市給排水工程之用。

另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。

同時可以改變泵體材質，進行輸送各種油類、腐蝕性、含固體顆粒等介質。


主要型號有：

DF46-50x4型不銹鋼耐腐蝕多級泵，材質采用不銹鋼，可輸送0-150℃范圍的腐蝕性介質。

DM46-50x4型耐磨礦用多級泵，材質采用耐磨球鐵，可輸送含有固體顆粒的常溫無腐蝕性污水。

DY46-50x4型臥式多級離心油泵，具備**的密封性能，可輸送各類輕油，材質可選鑄鐵、鑄鋼、不銹鋼等。

DG46-50x4型鍋爐給水泵，高壓鍋爐給水泵或其它高壓給水用，輸送介質溫度不超過160℃（中壓不超過105℃）。

結構特點

D46-50x4多級泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

2.1定子部分

主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

2.2轉子部件

主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

為了補償膨脹在**一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

2.3平衡機構

本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

型號說明

例：D46-50×4

D—多級離心清水泵

46—設計點流量為46m3/h

50—設計點單級揚程為50m

4—級數為4級

例：100D16×3

100—泵吸入口直徑為100m

D—多級離心清水泵

16—泵設計點單級揚程為16m

3—級數為3級

性能范圍

流量：Q＝3.75～840m3/h

揚程：H＝19～680m

02.中聯泵業深圳多級泵業績案例;

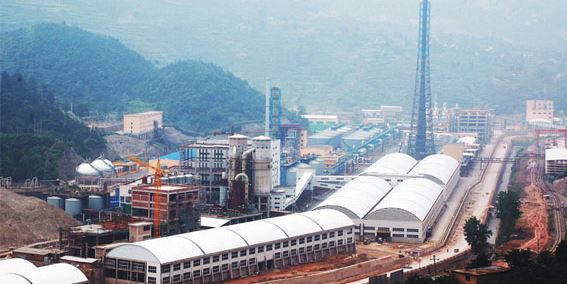

1.貴州開磷集團礦肥有限責任公司負責建設的120萬噸/年磷酸二銨項目，是列入我國《九五計劃和2010年國民經濟和社會發展遠景目標綱要》規劃中的重點項目，是貴州省人民政府培育和發展磷化工產業，建設具有地方特色經濟的重點工程，同時也是貴陽市發展區域循環經濟，實現資源優化配置，磷煤化工產業配套的重要支撐項目，是我國目前唯一的坑口大型高濃度磷肥生產和礦化結合企業。公司擁有200萬噸/年磷礦石、120萬噸/年磷酸二銨、40萬噸/年磷酸一銨、3萬噸/年氟硅酸鈉生產能力。

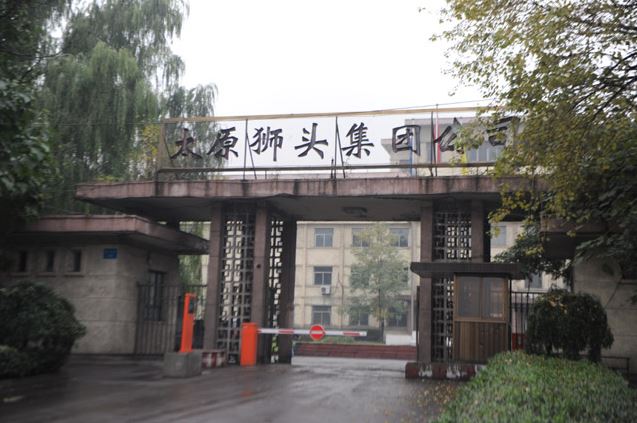

2. 太原獅頭水泥股份有限公司前身為太原水泥廠，始建于1934年，至今已有60多年歷史，1966年中國建筑材料科學研究院與太原水泥廠共同研制并試驗成功我國第一臺旋風預熱器窯;1977年又在太原水泥廠試驗成功我國第一臺燒煤窯外分解爐。1997年太原獅頭集團有限公司成立，為國有獨資的有限責任公司。　

所屬行業：水泥行業

項目地址：山西太原

水泵流量：85

水泵揚程：360

抽取介質：水泥用水

水泵型號：DG85-45×8
